Тройник для шланга 3/4"–1", белый
О товаре
Характеристики
- Тип:
- тройник-разветвитель

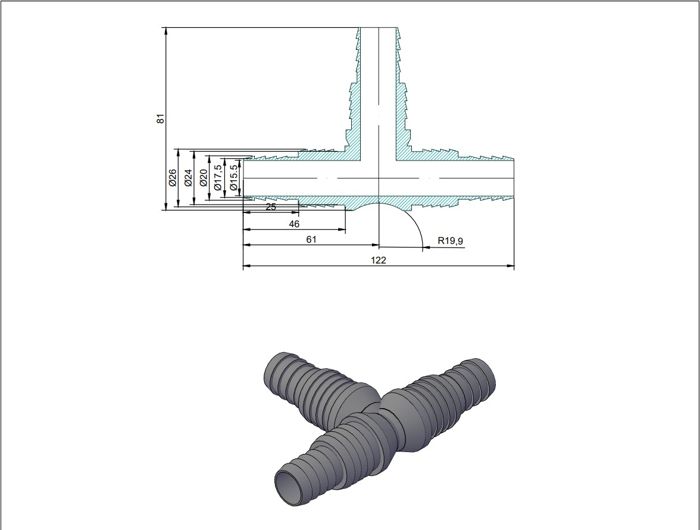

- Размер:
- 3/4"
- Ø ёлочки:
- прямые 20 / 26 мм, боковой 20 мм
- На шланг с внутр. Ø:
- 18–20 и 24–26 мм, боковой 18–20 мм

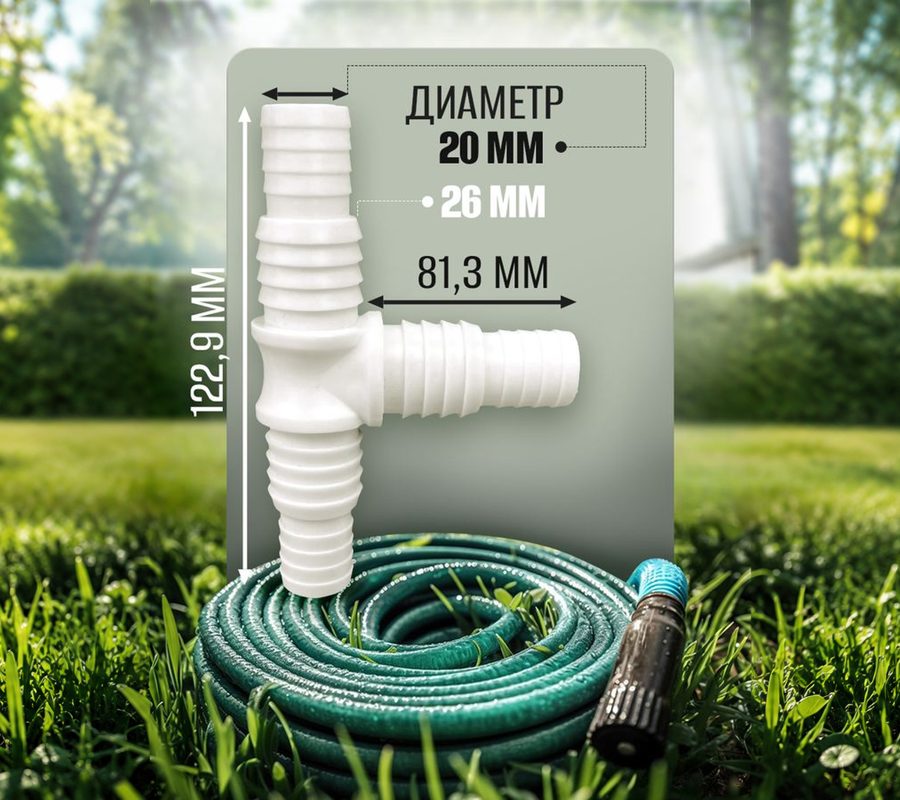

- Длина:
- 122,9 × 81,3 мм
- Материал:
- полипропилен (ПП)
- Цвет:
- белый
- Артикул:
- TR-34-W
- Страна:
- Россия
Важно знать
- 3/4" — шланг с внутренним Ø около 19 мм; ёлочка чуть больше и садится с натягом.
- Затягивайте хомутом — без хомута под напором шланг может сорваться.
- Шланг между размерами (например, 21–22 мм) — измерьте точно и напишите нам, подскажем.
- Литьё: размеры могут отличаться на 0,5–1 мм от партии к партии.
- Отрежьте край шланга ровно
- Линейкой измерьте внутренний Ø

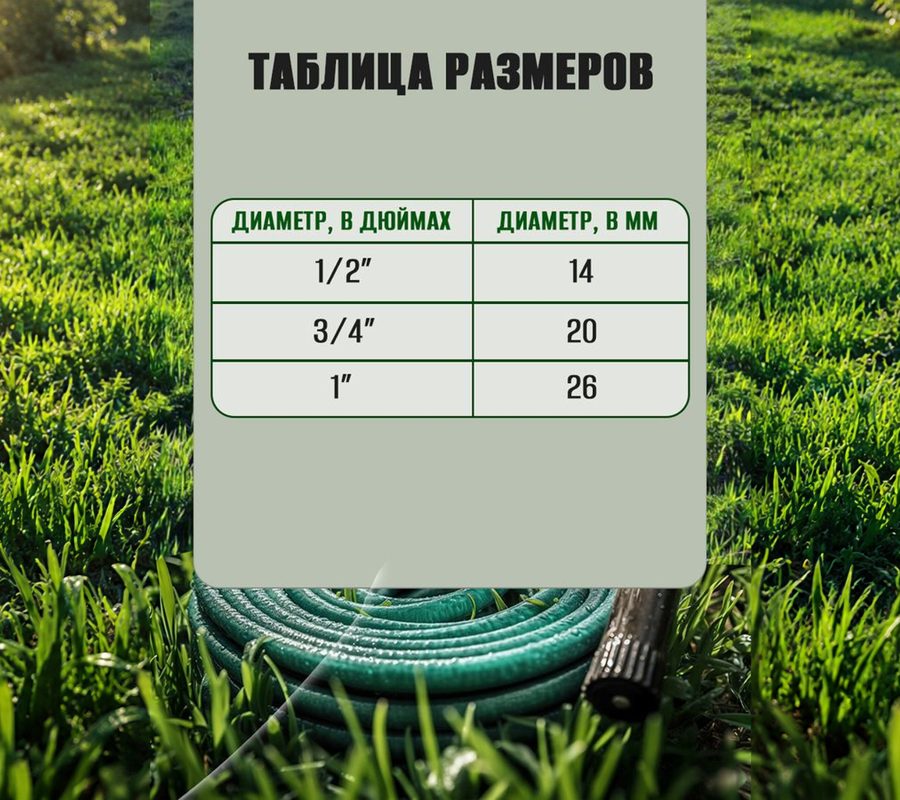

- 12–14 мм — 1/2", 18–20 мм — 3/4", 24–26 мм — 1"

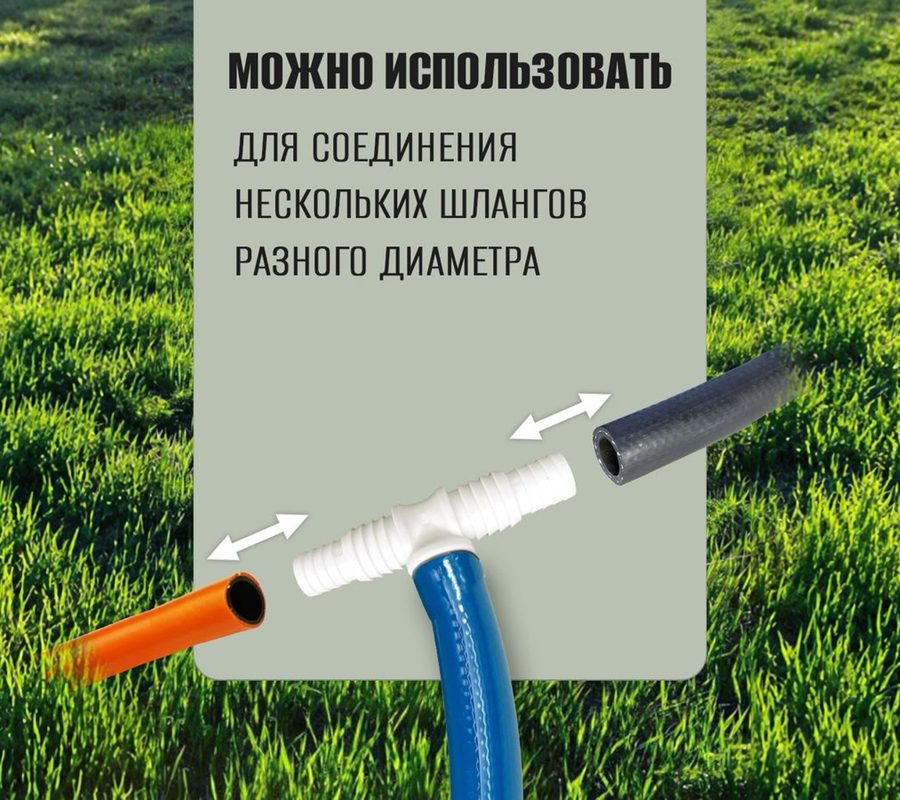

Тройник для шланга 3/4"–1" белый — тройник-разветвитель для поливочного шланга 18–20 и 24–26 мм, боковой 18–20 мм. Соединяет два куска шланга или заделывает порыв: вырежьте повреждённый участок, вставьте штуцер в оба конца и затяните хомутами.
Почему ёлочка прямые мм, а не ровно по дюйму: ёлочка делается на 1–2 мм больше внутреннего диаметра шланга — шланг растягивается и плотно обжимает рёбра.
- Отрежьте край шланга ровно.
- Наденьте хомут на шланг.
- Вставьте штуцер в шланг до упора — при необходимости смочите конец водой.
- Сдвиньте хомут на ёлочку и затяните.
3/4" — это сколько в мм?
Внутренний Ø шланга 3/4" — около 19 мм. Этот штуцер — на шланг 18–20 и 24–26 мм, боковой 18–20 мм.
Можно снять штуцер и поставить снова?
Да: ослабьте хомут и стяните шланг со штуцера, потом наденьте снова и затяните хомут.
Есть быстросъём или муфта?
Готовим к выпуску.
Доставляем по всей России транспортными компаниями. Срок и стоимость рассчитаем под ваш город при заказе. Цены — с НДС 22%, документы: счёт, УПД.
Работаем с магазинами, оптовыми базами и маркетплейсами. Отгрузка на склады маркетплейсов — есть. Объём и условия обговорим при обработке заявки.
